Pläne digitalisieren lassen: aus Papier wird CAD.

Wir digitalisieren Ihre Pläne als maßhaltige DWG mit sauberen Layern – ab Standard vom Architekten geprüft.

  • Preis vor Auftrag
  • DWG mit Layern
  • auch alte Lichtpausen

Verantwortlich: Stefan Kratzert, Architekt

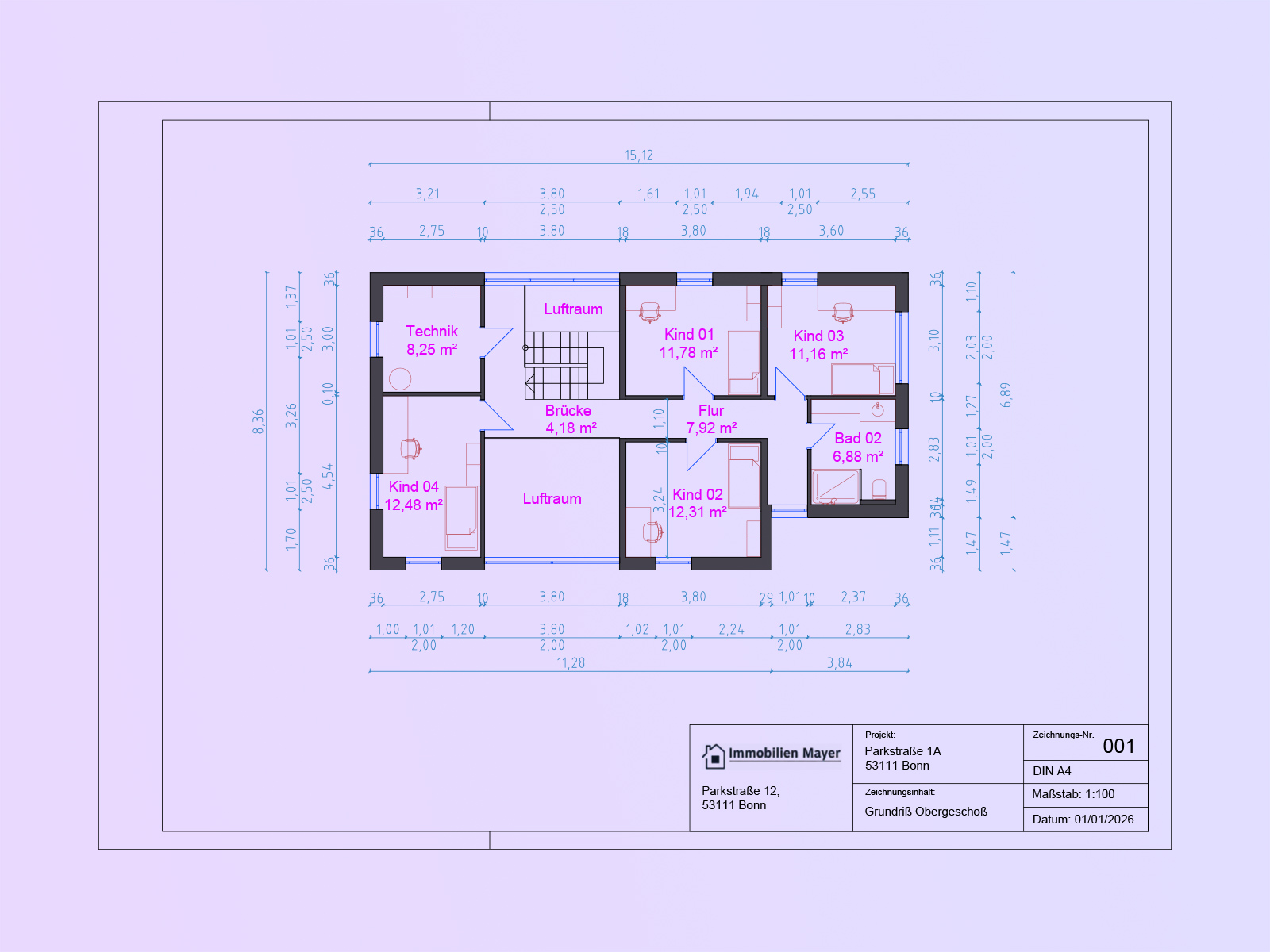

Digitalisierter CAD-Grundriss einer Wohnung mit Bemaßung und Raumbezeichnungen
Eingerollte Papier-Bestandspläne

Vorher: Papierpläne

Sie möchten Baupläne digitalisieren, haben sie aber nur auf Papier, als Scan oder PDF? Wenn Sie Ihre Pläne digitalisieren lassen, berechnen wir den Preis für Ihre Pläne, er steht vor dem Auftrag fest, der Liefertermin steht im Angebot.

Welche Pläne und Zeichnungen wir digitalisieren

Bauzeichnungen digitalisieren wir ebenso wie Papierpläne, PDF-Pläne und Handzeichnungen. Ob Sie einen Bauplan digitalisieren, alte Baupläne digitalisieren oder Papierpläne in CAD brauchen: Die CAD-Umwandlung folgt immer Ihrer Vorlage, bei Standard und Premium prüft ein Architekt die Datei. Das gilt auch für die Digitalisierung von Bauplänen in größeren Mengen und für das Digitalisieren von Zeichnungen aus Statik oder Haustechnik. Wenn Sie Papierpläne digitalisieren lassen, gilt: ein Plan bis DIN A1, größere Formate nach Aufwand. Alte Baupläne CAD-fähig zu machen, beginnt mit dem Verständnis der Unterlage. Was Bestandspläne enthalten und wofür sie gebraucht werden, erklärt unser Ratgeber Bestandspläne: Was drin steht und wofür man sie braucht. Fehlen Ihnen die Originale, zeigt der Ratgeber Bauakte einsehen, wie Sie alte Baupläne vom Bauamt bekommen.

Alte Baupläne und Bauakten

Alte Pläne digitalisieren wir auch dann, wenn es Bestandsunterlagen vom Bauamt sind, Pläne aus den 1950er- bis 1990er-Jahren, Lichtpausen oder vergilbte, geknickte Originale. Blasse Linien und Stempel stören die Vektorisierung nicht – ein Architekt entscheidet bei jeder Linie, was Wand ist und was Artefakt.

Handzeichnungen

Von Hand gezeichnete Grundrisse übertragen wir in CAD – mit den Maßen aus der Zeichnung, nicht aus dem Lineal. Fehlende Maßketten ergänzen wir nur, wenn die Vorlage sie hergibt.

Scans und PDFs

PDF-Pläne, Fotos oder Scans werden zur DWG vektorisiert. Anders als ein Konverter erzeugen wir keine Linienwolke, sondern Wände, Öffnungen und Räume auf eigenen Layern – so lässt sich jeder Grundriss in DWG oder ein anderes CAD-Format umwandeln.

Grundrisse, Schnitte, Ansichten, Details

Jede technische Zeichnung eines Gebäudes, nicht nur Grundrisse. Die Digitalisierung von Zeichnungen aus Statik oder Haustechnik übernehmen wir auf Anfrage.

Für ganze Gebäude mit mehreren Geschossen führt der Weg über unsere Bestandspläne je Gebäudetyp.

Bestandspläne digitalisieren lassen

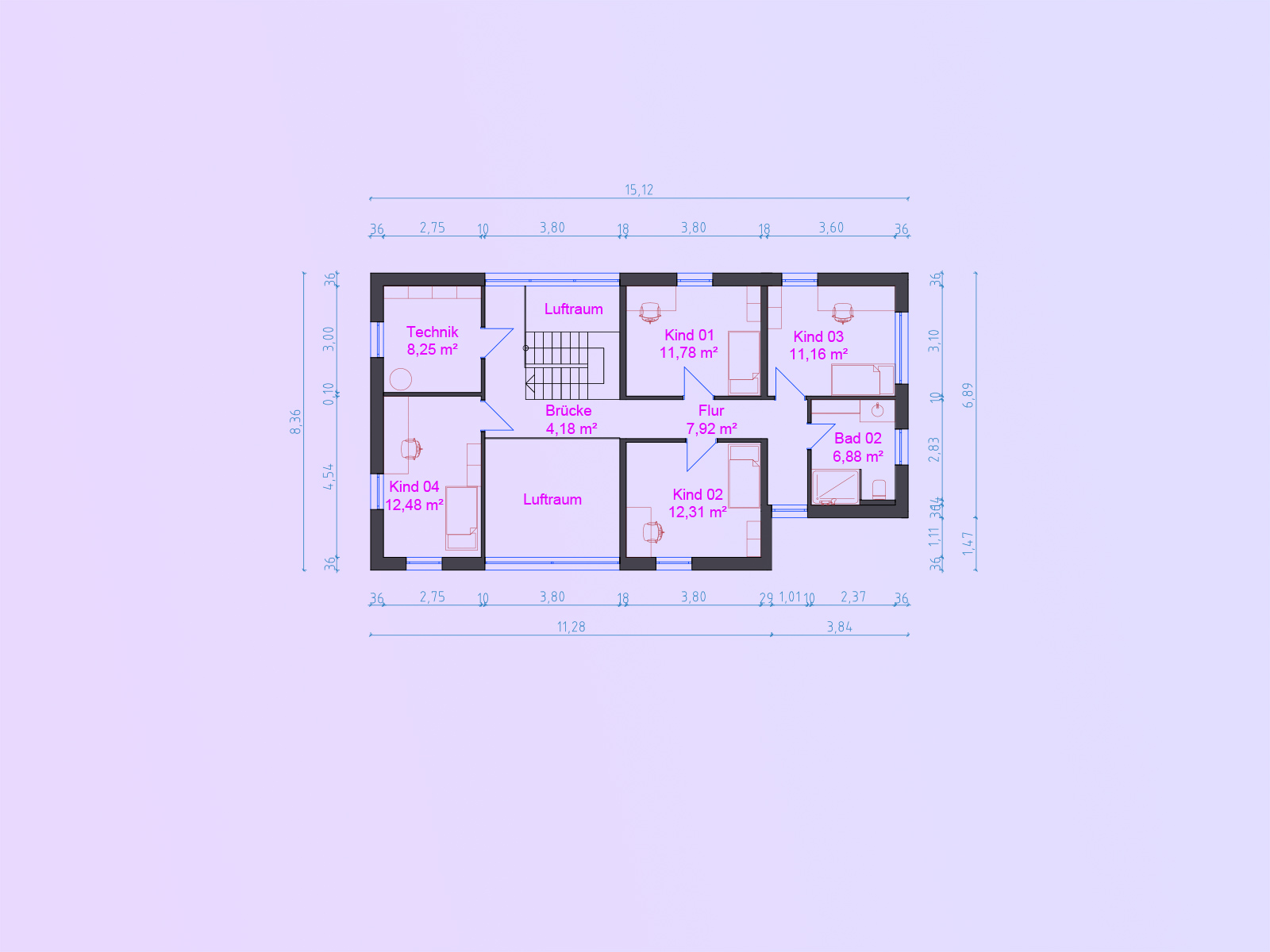

Ihre Bestandspläne digitalisieren wir als maßhaltige DWG mit Layern, die Sie in Ihrer CAD-Software weiterbearbeiten. Die Zeichnung folgt Ihrer Vorlage, bei Standard und Premium prüft ein Architekt die Maßketten. Das gilt für einzelne Pläne ebenso wie für größere Bestände mit mehreren hundert Plänen. Den Liefertermin nennen wir Ihnen im Angebot, bei größeren Mengen vereinbaren wir die Frist schriftlich. Bei größeren Beständen führen wir vorab eine Pilot-Charge mit etwa 5 bis 10 Objekten durch: Sie sehen die Lieferqualität, bevor Sie sich auf das Gesamtvolumen festlegen. Wie Wohnungsunternehmen ganze Archive umstellen, zeigt unsere Seite Wohnungsbestand digitalisieren.

Warum ein Konverter keinen Bauplan digitalisiert

Vektorisierungs-Software ist für Logos und einfache Grafiken gebaut, nicht für Baupläne. Sie verfolgt Pixelkanten und macht daraus Linien. Bei einem Bauplan entstehen so übereinanderliegende Einzellinien: Doppelkanten, Linienbündel an jeder Wand, dazu Flecken, Falten und Stempel, die als Geometrie gelesen werden.

Was fehlt, ist alles, was einen Bauplan ausmacht: Wände, Öffnungen und Räume als zusammenhängende Elemente auf eigenen Layern und Maßketten, die zur Zeichnung passen. Eine Linie weiß nicht, dass sie eine Wand ist. Solche Dateien lassen sich nicht weiterzeichnen, und das Aufräumen frisst den Zeitvorteil der Automatik oft wieder auf.

Bei uns zeichnet die KI den Erstentwurf, bei Standard und Premium macht ein Architekt daraus die Zeichnung. Er entscheidet bei jeder Linie, was Wand ist und was Artefakt, und legt sie auf die richtigen Layer. Sie erhalten eine DWG, in der Sie arbeiten können.

Das gilt auch, wenn Sie PDF-Pläne digitalisieren oder PDF Baupläne in DWG umwandeln wollen: PDF zu CAD mit KI liefert den Erstentwurf, die Prüfung macht den Unterschied. Ebenso, wenn Sie einen Grundriss in DWG umwandeln oder einen Grundriss in CAD umwandeln möchten, oder wenn Sie eine DWG-Datei erstellen lassen wollen, weil Ihnen nur ein Papierplan oder ein PDF vorliegt. Den Vergleich mit automatischen Konvertern finden Sie auf der Seite Warum Wunderloop.

So läuft es ab

So sehen Sie genau, wo die Vorlage nicht stimmt. Der Plan ist so genau wie Ihre Vorlage: Stimmt eine Maßkette im Original nicht, etwa weil die Teilmaße nicht zur Gesamtlänge passen, übernehmen wir den Fehler nicht stillschweigend.

Pläne scannen und vektorisieren gehört zusammen

Einen reinen Scan ohne CAD-Datei bieten wir nicht an. Ein gescannter Plan ist ein Bild – erst die Vektorisierung macht aus Papierplänen eine CAD-Datei, die Sie bemaßen, ändern und weiterverwenden können, aus einem Papierplan in CAD wird so eine Datei, mit der Sie arbeiten können.

Wie die Vektorisierung von Plänen und Bauzeichnungen in der Praxis abläuft – ob Sie einen Plan vektorisieren, Baupläne vektorisieren lassen oder Grundrisse vektorisieren –, beschreibt der Ratgeber Vektorisierung in der Praxis. Was der Weg vom Scan zur fertigen CAD-Datei bei uns umfasst, steht auf der Seite Scan to CAD.

Auszug aus unseren Referenzen

Städtische Kliniken MünchenKlinikverbund SüdwestSpital Thurgau / Thurmed ImmobilienKantonsspital MünsterlingenBau- und Liegenschaftsbetrieb NRWbrandwerk consulting groupKasburg Siemon IngenieureBayerischer Apothekerverband e.V.GLÜCK AUF ImmobilienDOGEWOAckermann Immobilien

Aus 30 Jahren Plandigitalisierung: über 450.000 qm erfasste Fläche, 14.500 Räume, Kliniken, Hochschulen und öffentliche Liegenschaften in Deutschland und der Schweiz.

Verantwortlich: Stefan Kratzert, Architekt, mit einem Team aus Architektinnen, Architekten und Ingenieuren

29.500+

vektorisierte Pläne

30

Jahre Plandigitalisierung

6.000

Pläne für ein Kraftwerk, in drei Monaten

Worauf Sie sich verlassen können

Prüfung durch einen Architekten

Bei Standard und Premium prüft ein Architekt jede Datei gegen Ihre Vorlage, bevor sie ausgeliefert wird. Fehler, die wir verursacht haben, korrigieren wir ohne Begrenzung der Durchgänge. Ihre Mängelrechte richten sich nach § 18 der AGB.

Was bei Abweichungen gilt
Nachher
Vergleich: eingerollte Papier-Bestandspläne gegenüber maßstäblich rekonstruierter DWG-Vektorzeichnung.
Vorher

Fester Termin

Den Liefertermin nennen wir Ihnen im Angebot, vor dem Auftrag. Er wird gehalten, auch bei mehreren hundert Plänen.

Liefertermin im Angebot

Auftrag
Bearbeitung
Lieferung

Preis vor Auftrag

Sie kennen den Preis vor dem Auftrag: Er steht in Ihrem Angebot. Keine Einrichtungsgebühren.

„Wir hatten unsere Pläne nur als PDF. Ich habe stundenlang kostenlose Konverter durchprobiert, wäre fast in einer Abofalle gelandet und hatte trotzdem keine verwertbare Datei. Bei Wunderloop kam ein sauberer DWG-Plan zurück, den wir direkt weiterverwenden konnten."

Michael Czermak
IT, Bayerischer Apothekerverband e.V.

„Wunderloop kommt der Einstellung mehrerer CAD-Zeichner gleich."

Sabine H.
Bauprojekt-Koordinatorin

Pläne digitalisieren: bundesweit, online

Wir digitalisieren Ihre Pläne online, deshalb spielt Ihr Standort keine Rolle: ob Pläne digitalisieren in München, Berlin, Hamburg, Köln, Frankfurt, Stuttgart oder Freiburg. Unser Sitz ist München. Sie laden Scan, PDF oder Foto hoch.

So entsteht Ihr Ergebnis

  1. 1Sie laden Ihre Pläne hoch.
  2. 2Unsere KI zeichnet einen ersten Entwurf.
  3. 3Bei Standard und Premium prüft eine Fachperson jedes Maß gegen Ihre Vorlage, korrigiert und gibt frei.

Verantwortlich ist Stefan Kratzert, Architekt, mit einem Team aus Architektinnen, Architekten und Ingenieuren.

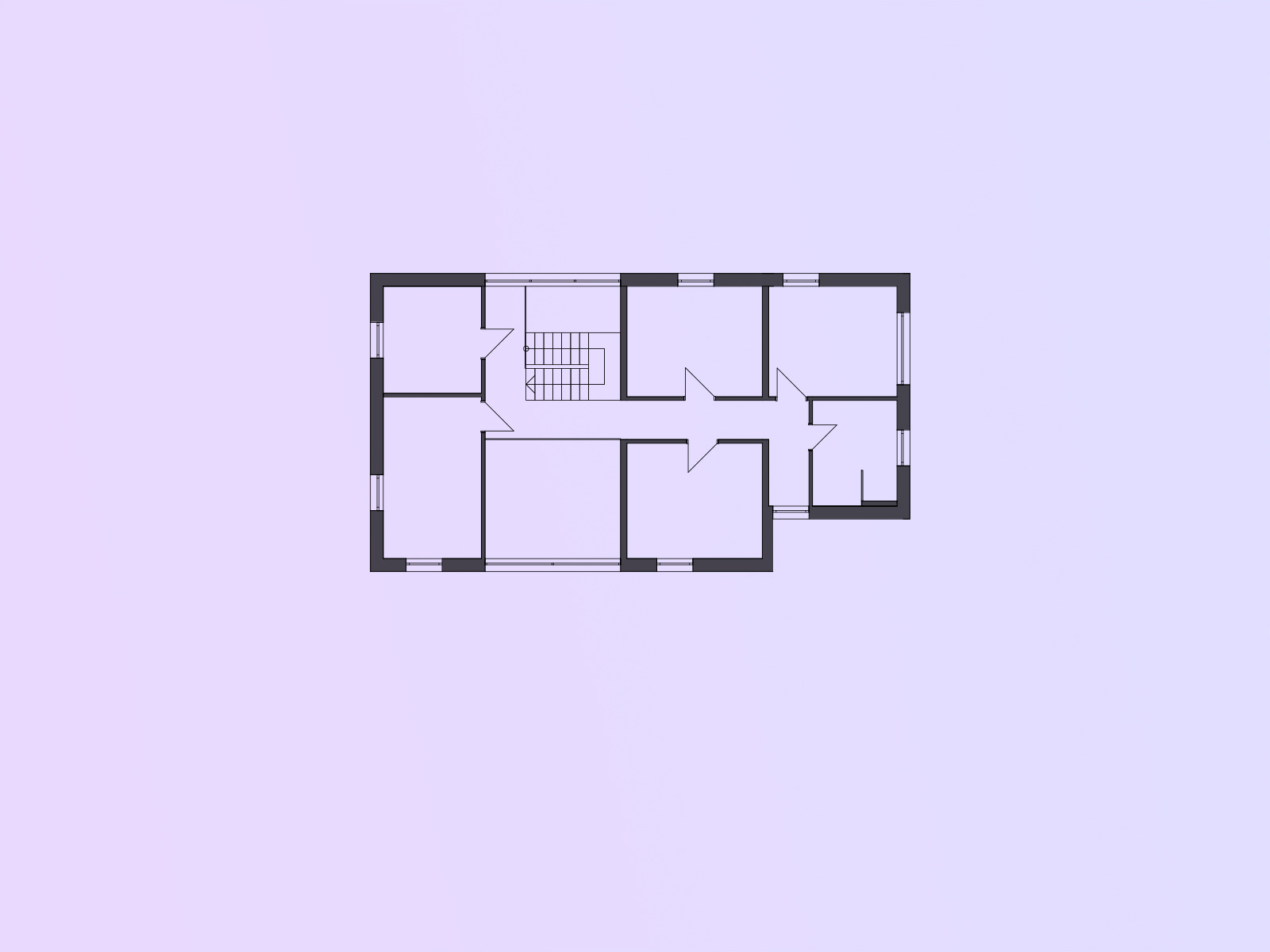

Ausnahme: Basic ist ein automatisch erstellter Entwurf ohne Prüfung durch eine Fachperson. Gut zum Ansehen und Skizzieren, nicht für verlässliche Maße.

Was Sie mitbringen

  • Ihre Pläne als Papier, Scan, PDF oder Foto; ein Plan bis DIN A1.
  • Bei Premium Ihre Layer-Vorlage.

Ihre Unterlagen sind geschützt

Ihre Unterlagen werden verschlüsselt übertragen und nur für Ihren Auftrag verwendet. Ohne Ihre Zustimmung erscheint Ihr Projekt in keiner Referenz. Mehr zu Vertraulichkeit und NDA
